1. Installez le bras de manivelle
Ce vélo est équipé d’une manivelle Race Face Evolve XC. Très similaire aux manivelles Hollowtech II de Shimano, l’Evolve fonctionne sur les supports de pédalier externes X-Type de Race Face (également compatibles avec les supports de pédalier Hollowtech II). L’axe est fixé au bras de manivelle gauche et le pédalier est préchargé et sécurisé en position à droite. Consultez le manuel du propriétaire avant l’installation pour connaître le nombre correct de rondelles de précharge.
![](https://www.lederailleur.fr/wp-content/uploads/2023/08/1692780698_564_Installation-des-manivelles-Race-Face-et-Hollowtech-II.jpg)

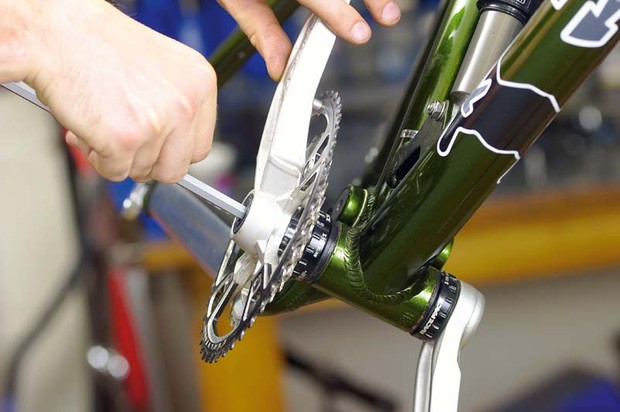

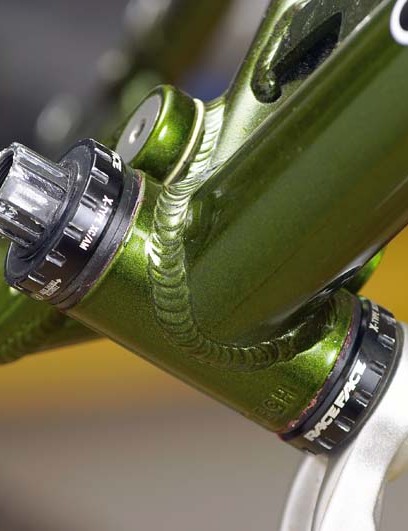

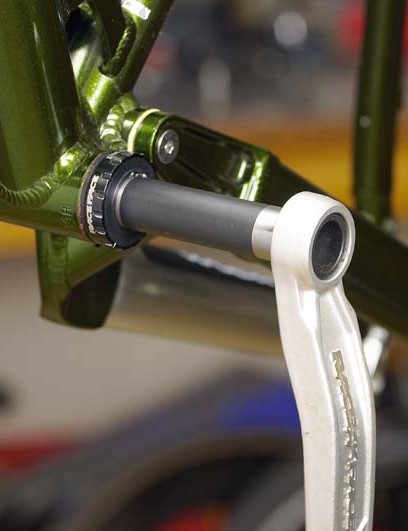

Appliquez la rondelle de précharge sur le bras gauche, graissez légèrement la surface d’appui et faites passer la manivelle à travers le boîtier de pédalier jusqu’à ce que le côté entraînement cannelé dépasse de la cuvette de roulement droite. C’est un ajustement serré et peut nécessiter un coup avec un marteau à face souple. Installez les joints d’espacement (consultez le manuel) et appliquez une généreuse quantité de graisse sur les cannelures. C’est la même procédure pour les manivelles Shimano Hollowtech II, sauf que vous démarrez du côté entraînement et vous n’avez pas besoin de joints de précharge ni d’entretoises.
2. Alignez le deuxième bras de manivelle

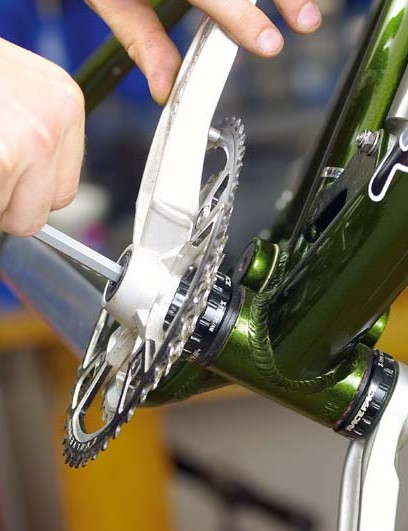

Alignez le pédalier sur l’axe de manière à ce qu’il soit opposé mais aligné avec le bras de manivelle de l’autre côté. Insérez une clé Allen de 8 mm dans le boulon de manivelle et serrez légèrement dans le sens des aiguilles d’une montre. Vous pourrez sentir la manivelle s’engager sur les cannelures. Vérifiez à nouveau que les bras de manivelle sont alignés avant de serrer le boulon de manivelle.
![](https://www.lederailleur.fr/wp-content/uploads/2023/08/1692780698_716_Installation-des-manivelles-Race-Face-et-Hollowtech-II.jpg)

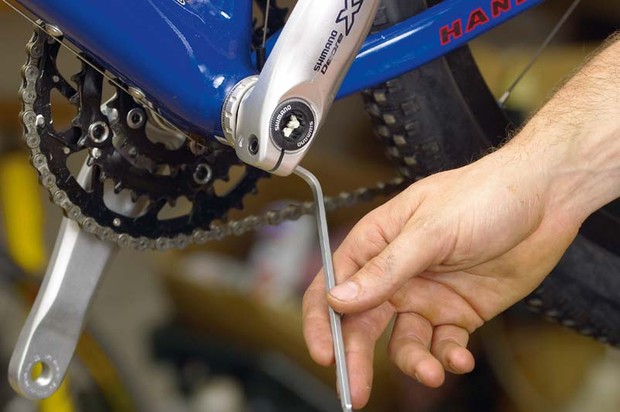

Il est plus facile d’aligner les manivelles Shimano Hollowtech II. Alignez simplement le bras de manivelle gauche avec le droit et faites-le glisser sur la cannelure graissée, en vous assurant qu’il s’engage sur les cannelures. Les cannelures de l’axe Shimano sont usinées de telle manière qu’il est en fait assez difficile de gâcher l’alignement des manivelles. Appuyez simplement sur la manivelle gauche jusqu’en butée.
3. Précharger et sécuriser

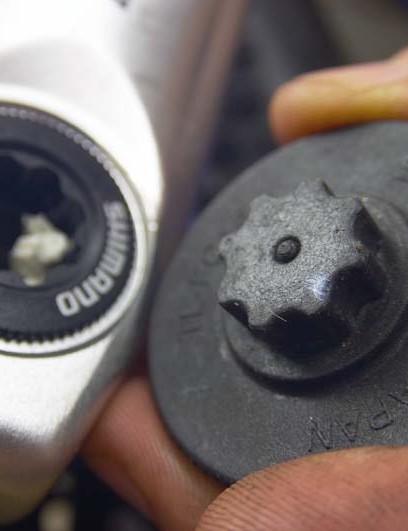

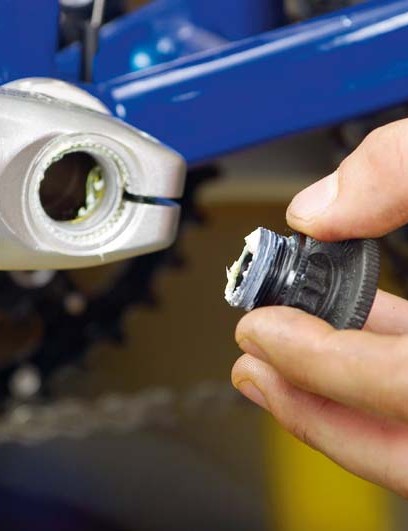

Les manivelles X-Type Race Face se serrent jusqu’à butée et vous pouvez les installer correctement sans avoir à utiliser de clé dynamométrique. Il faut entre 35 et 50 Nm pour atteindre le fond des manivelles. Le roulement de pédalier des pédaliers Shimano Hollowtech II doit être préchargé un peu comme un jeu de direction. Vous aurez besoin d’un outil de précharge spécial (Shimano TL-FC16) qui s’insère dans le capuchon de précharge de la manivelle. Serrez le capuchon jusqu’à ce que tout le jeu au niveau du roulement soit supprimé, le serrage à la main est généralement autant que nécessaire. Vérifiez que les manivelles tournent librement avant de fixer le bras de manivelle.
![](https://www.lederailleur.fr/wp-content/uploads/2023/08/1692780699_494_Installation-des-manivelles-Race-Face-et-Hollowtech-II.jpg)

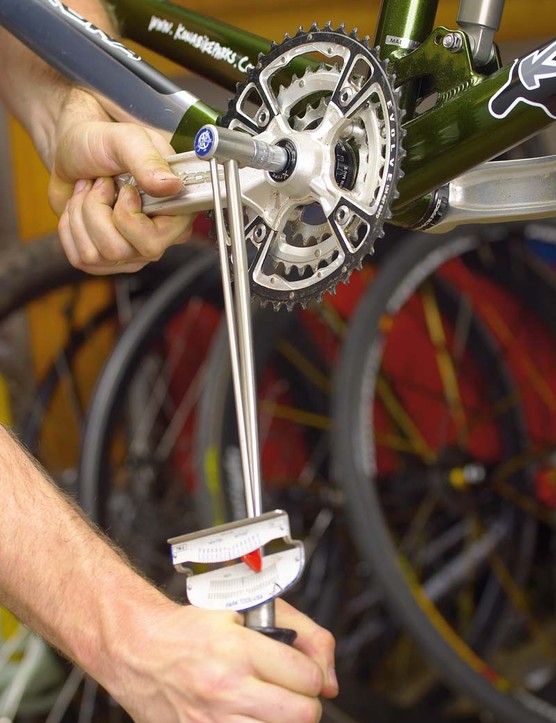

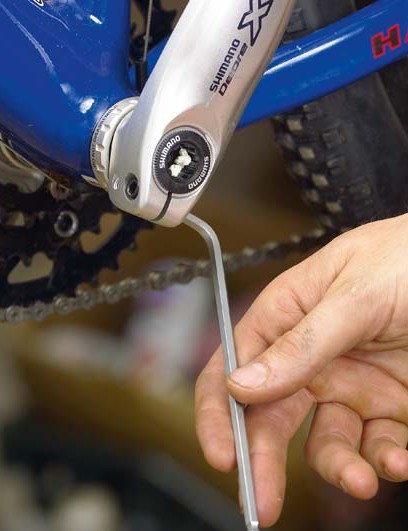

Utilisez une clé Allen de 5 mm pour serrer les boulons de manivelle. Serrez selon un schéma 1-2-1 en allant et venant entre les deux boulons jusqu’à ce qu’ils soient serrés. Ne serrez pas trop, sinon vous pourriez endommager les manivelles. Les boulons doivent être serrés aussi fermement que les boulons de tige, à environ 12-25 Nm.
de couple.
¦ Vérifiez le serrage des boulons de manivelle après les deux premiers trajets. Ils devraient convenir aux manivelles de type externe, mais les boulons peuvent se desserrer sur les supports inférieurs cannelés et surtout carrés avec du ruban adhésif.
¦ Les boîtiers de pédalier externes ont standardisé le roulement mais la compatibilité est un peu vague lorsqu’il s’agit de remplacer des roulements usés. Nous avons utilisé des supports de pédalier Shimano Hollowtech II avec des manivelles Race Face et FSA et vice versa. Truvativ a un anneau de compression sur son boîtier de pédalier, nous vous recommandons donc de vous en tenir aux boîtiers de pédalier TruVativ si vous utilisez des manivelles Truvativ.
¦ Fabricants de pédaliers et leurs boîtiers de pédalier externes correspondants : Shimano avec Hollowtech II BB, Race Face (ISIS cannelé) avec X-Type BB, Truvativ avec Giga-X-Pipe (GXP) BB, FSA avec MegaEXO BB
Casse-jargon
Système de manivelle à roulement externe de Race Face.
PRÉCHARGEMENT
Appliquez une charge sur une bague de roulement afin de supprimer le jeu.
HOLLOW TECH II
Système de manivelle à roulement externe de Shimano.
GIGA-X-PIPE
Système de manivelle à roulement externe de FSA.
